网购两毛钱一只3DQ场效应管做的复合机

高频信号 · 发表于 2025-9-15 11:21:14

复合机里包含矿石收音机，0-V-0单灯机，无电源场效应晶体管机多个机种，接收频率550KHz-1650KHz。

装机元器件
L1 238uH
L2 25uH
C1 365PF
C2 2200PF
R  50Ω
K1 单刀5掷
K2 单刀3掷
K3 单刀1掷
D1 活动矿石
D2 2AP9
D3 2P2
BG1 3DQ
BG2 3EQ
PH  300-4000Ω

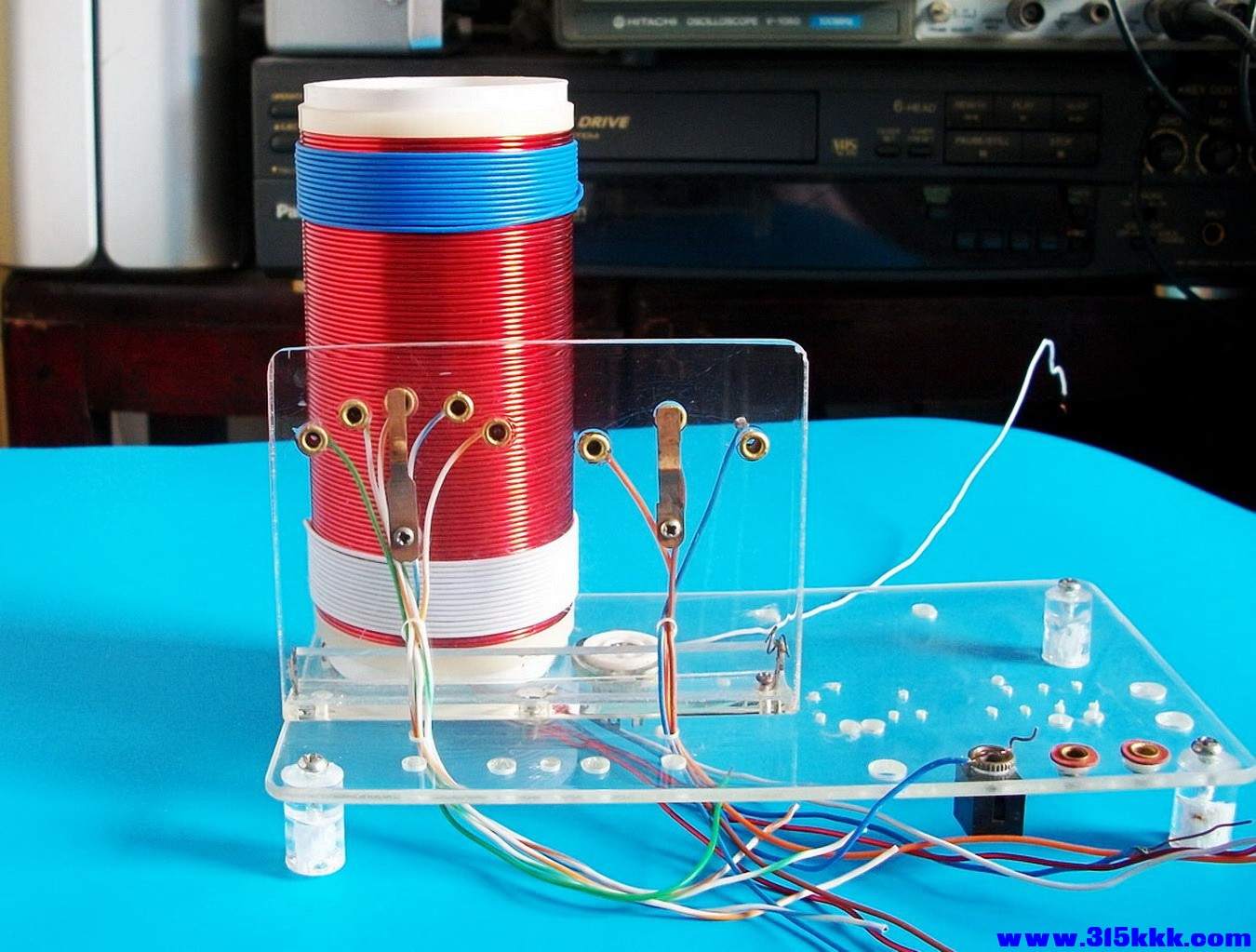

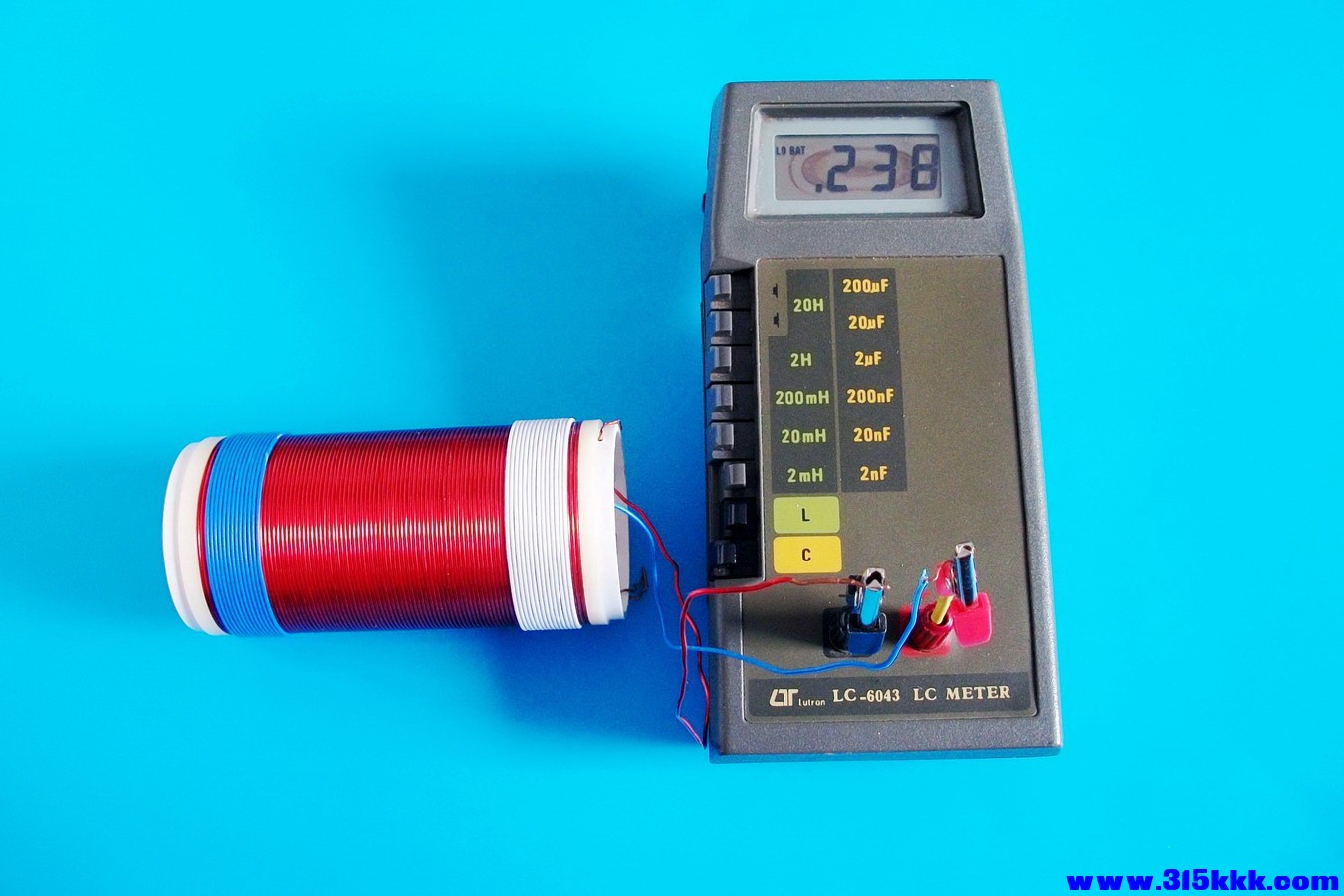

L1电感测试

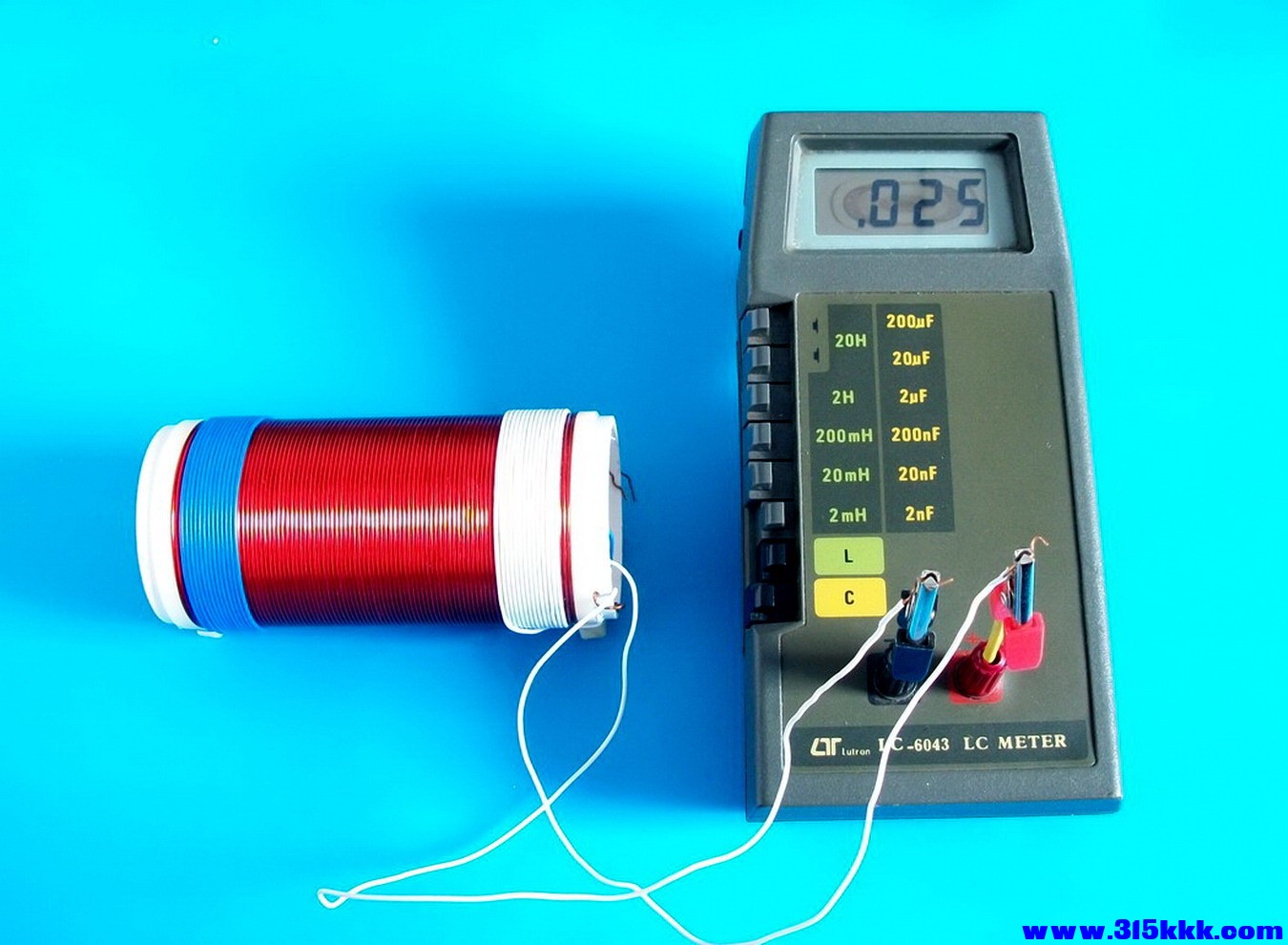

L2电感测试

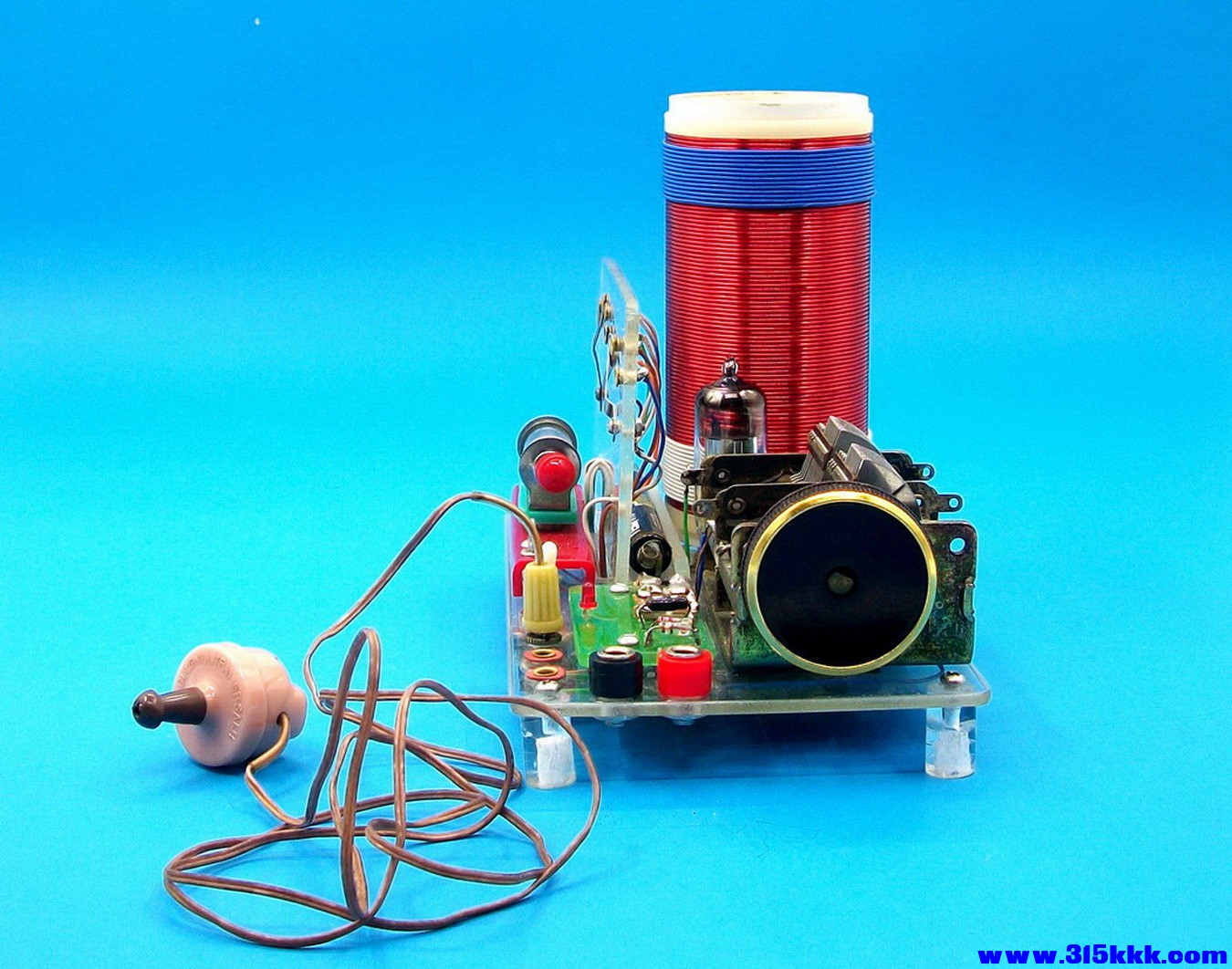

装配复合机

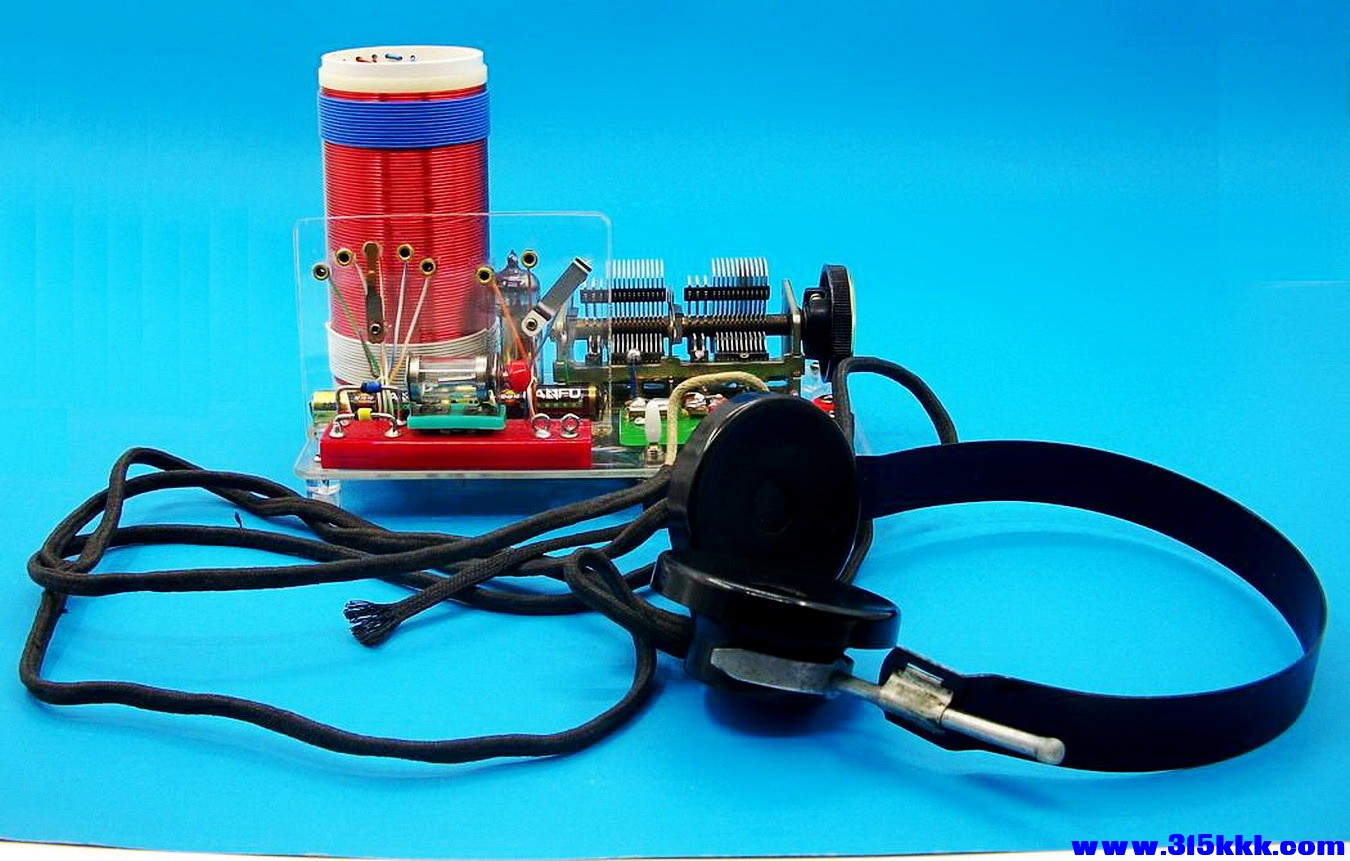

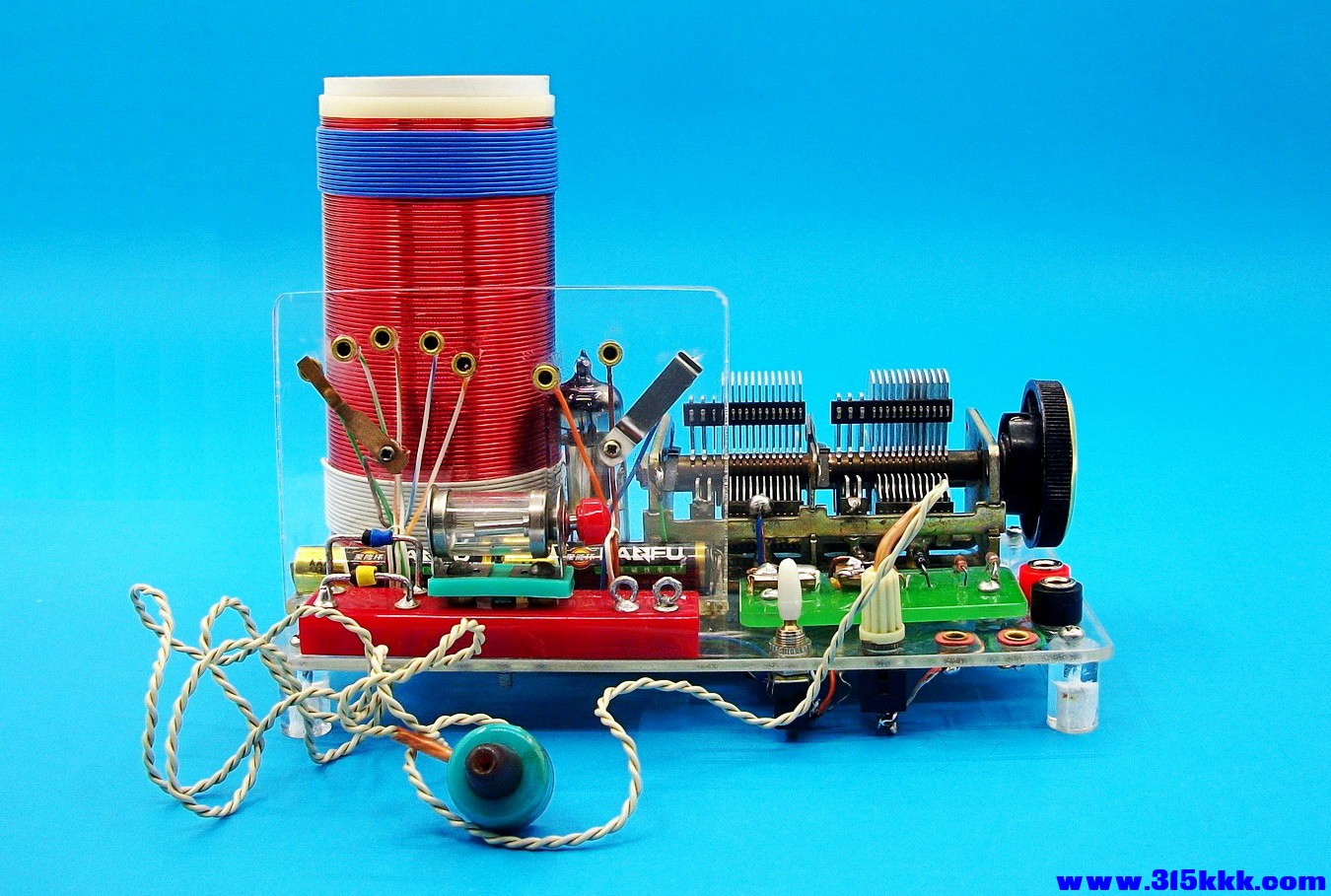

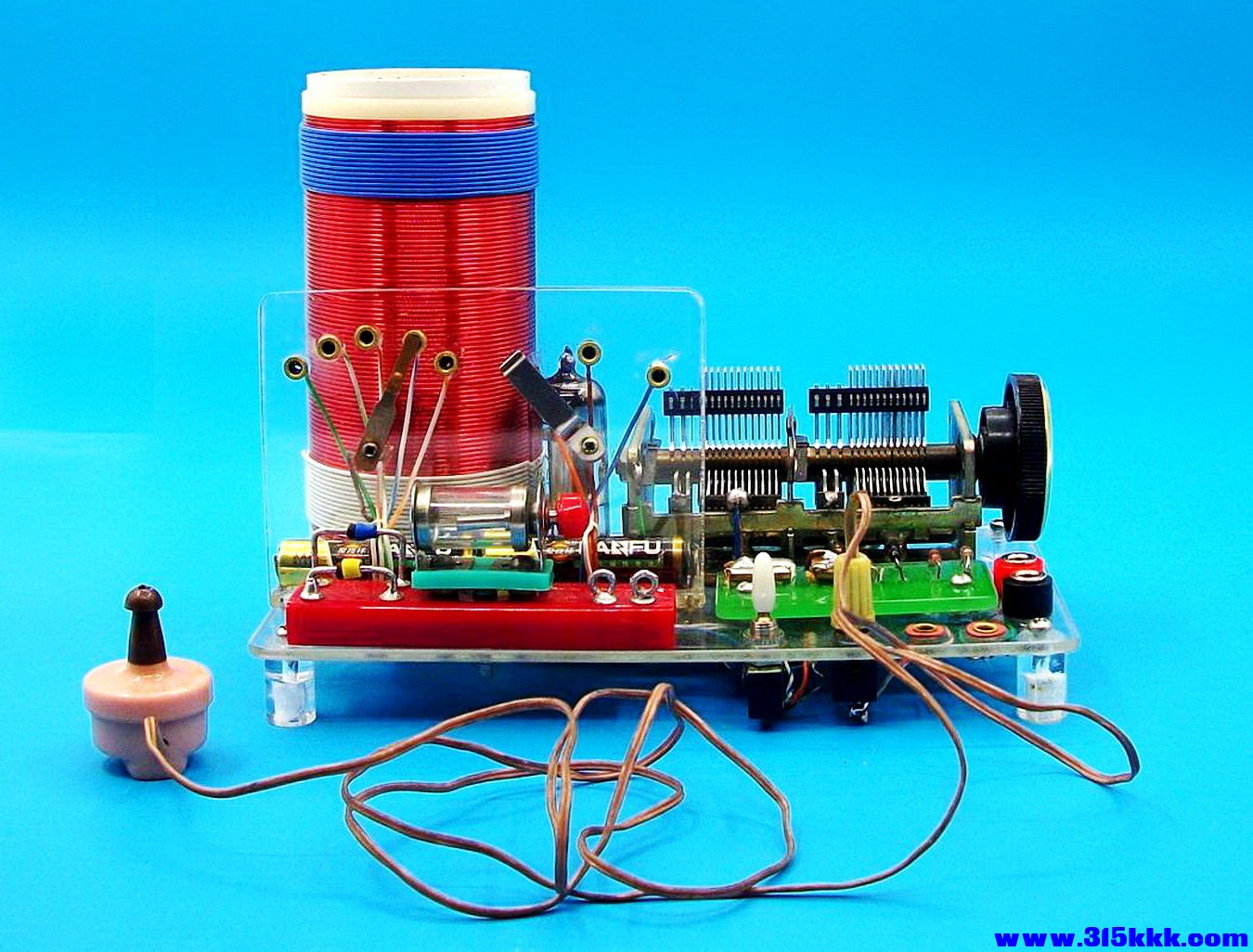

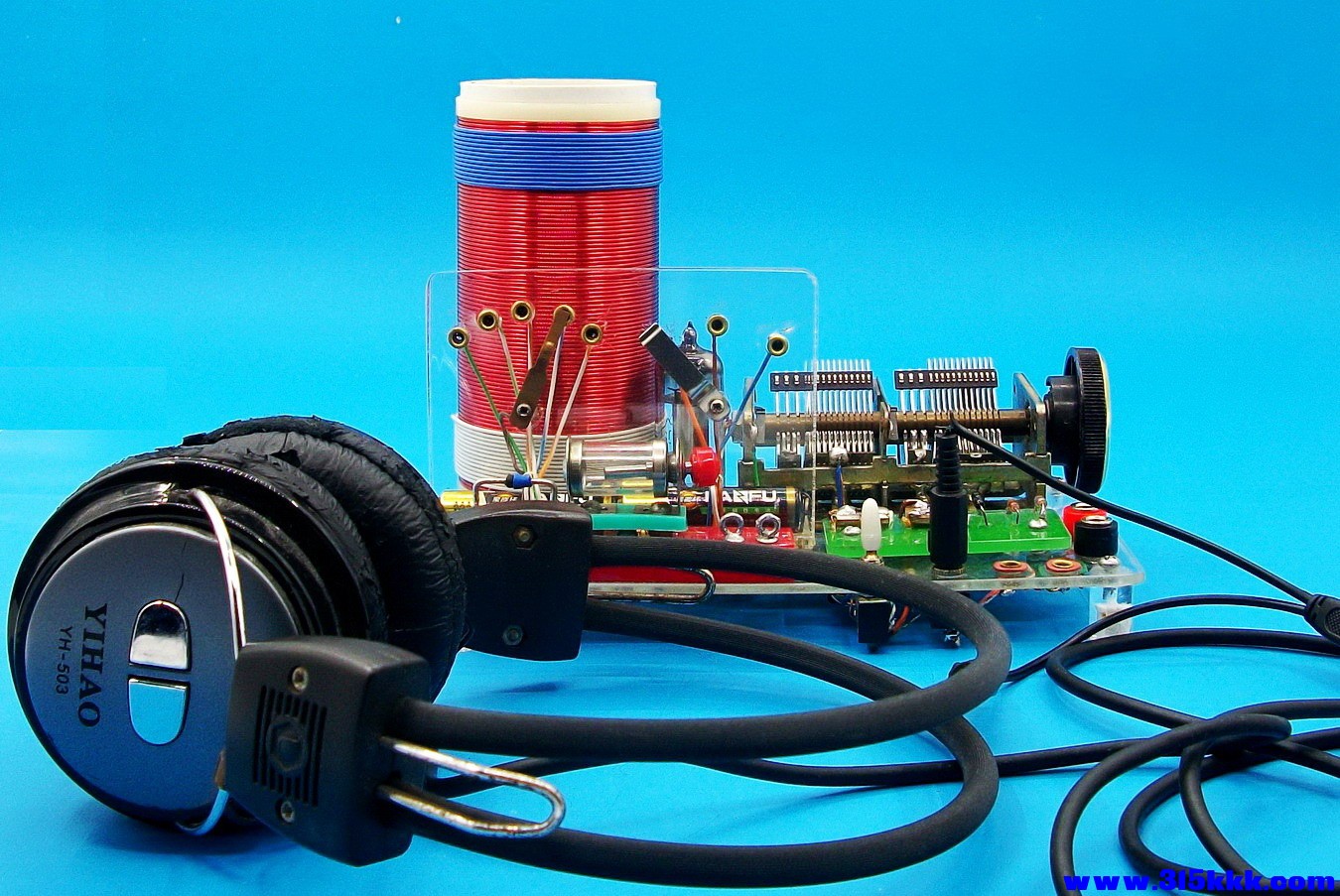

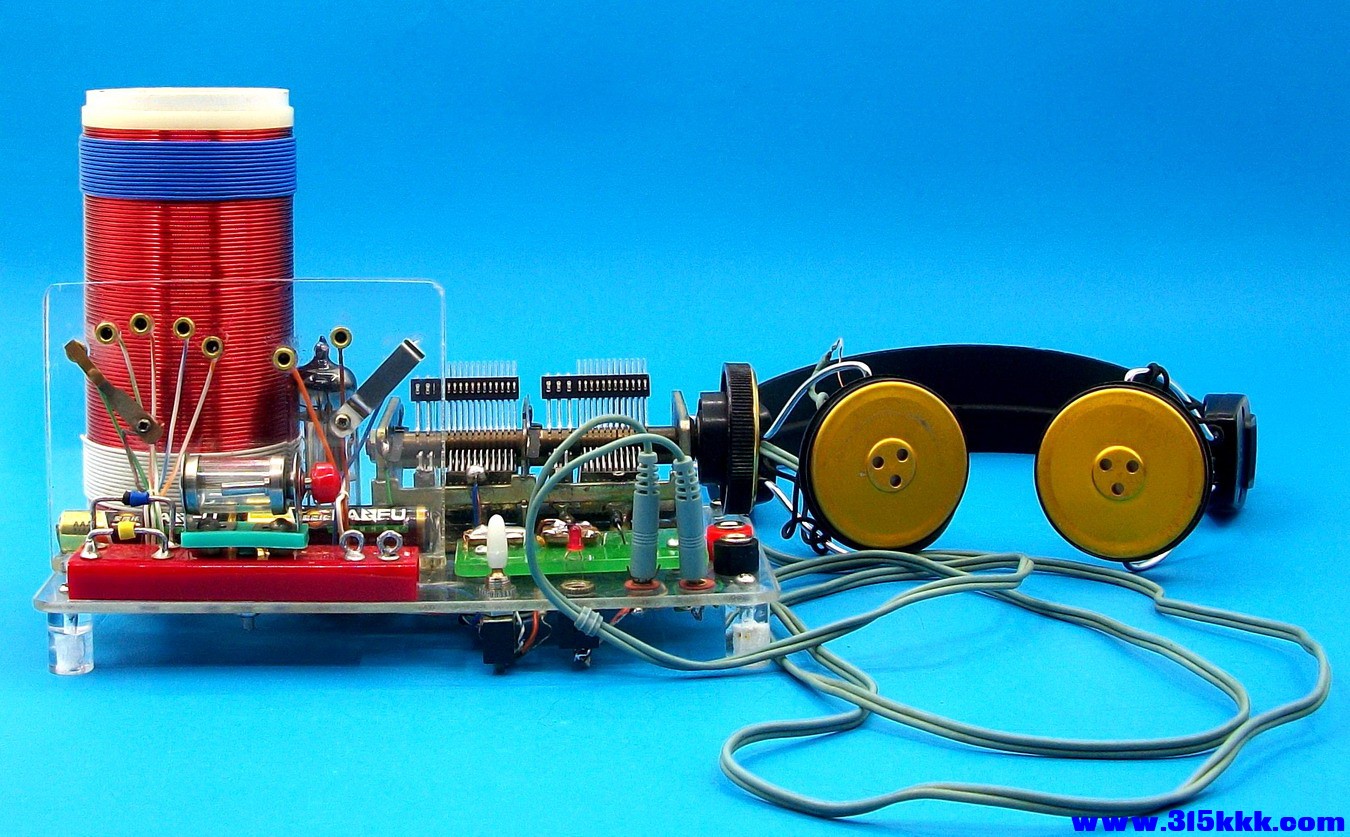

完工后的复合机

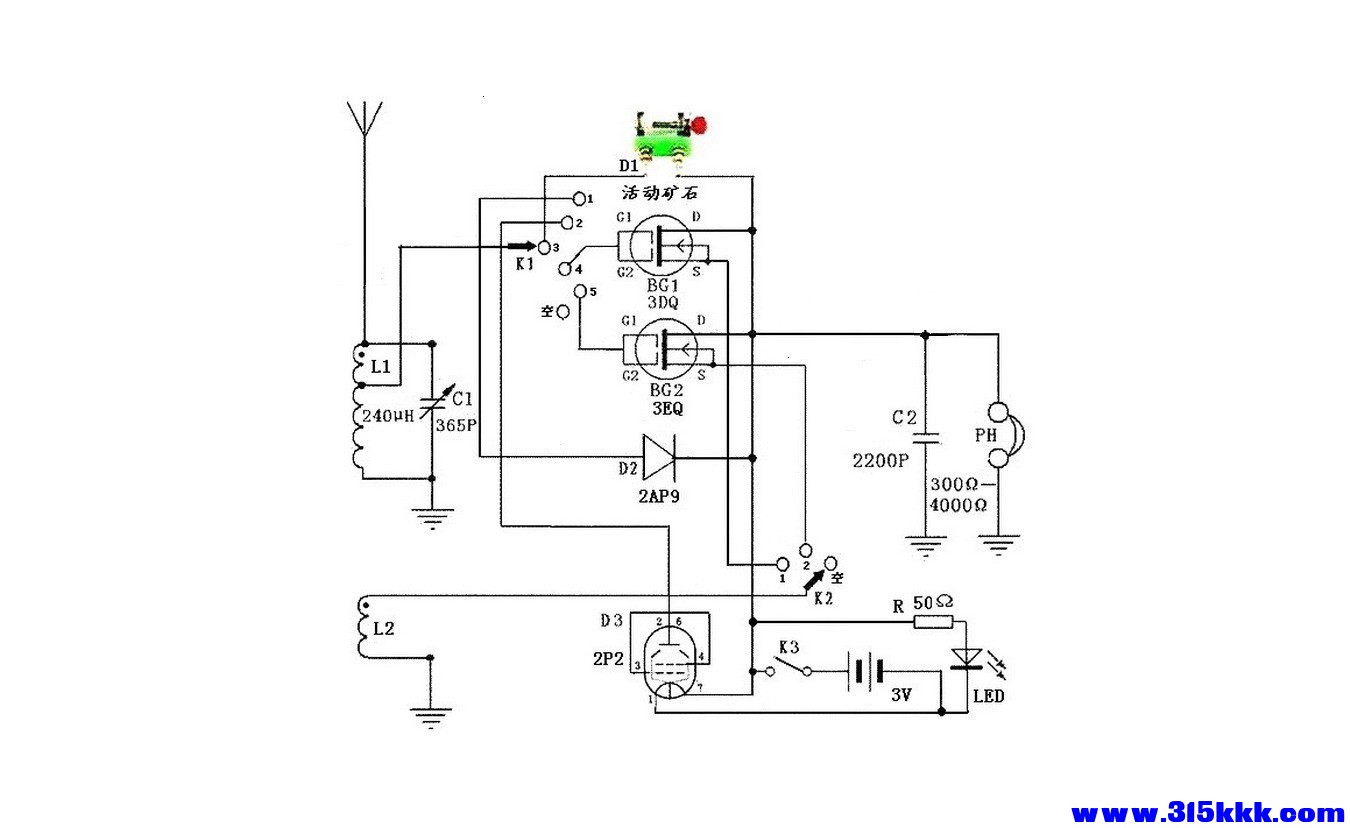

电路图
