制作一个带有高频负反馈的来复再生机

ym78321

参考原电路设计者北极兵 --超级来复再生机（矿坛第二版）：再生是高频正反馈（自c极至LC调谐回路），负反馈是互感式（自c极至检波回路与三极管基极），因此再生与负反馈并不是直接抵消的，而是对高频输入、倍压检波、来复的音频负载产生了不同的影响，原作者作了一些计算分析，这里只从自我理解的角度作简单概括：低电压一书中说，改进再生机提高灵敏度的一个措施是：在加大再生量的同时降低三极管放大量（这两者不是直接抵消），最终结果是加大了弱台放大量而强台被压制---书中采用AGC思路；电子报刊载过一个方案是用双栅场管的AGC控制栅；而本电路是把三极管输出的高频以负反馈方式引回检波回路影响三极管偏置（动态）。

本制作的目的是再次验证上述思路及具体电路。再次是指本人曾在原作者第一版跟帖中介绍了自己把锗管2管机按照高频负反馈支路进行改造，达到了第一次验证效果。

2025春节期间凑够元件，元宵节听到电台，后再检查出个别低级错误，正常收听，本意是2管机，但暂时没有做低放，1）用一个蓝牙金刚音箱的AUX发音，可以很响，2）装机时用8002模块暂时代替低放功放，以后再试三极管低放

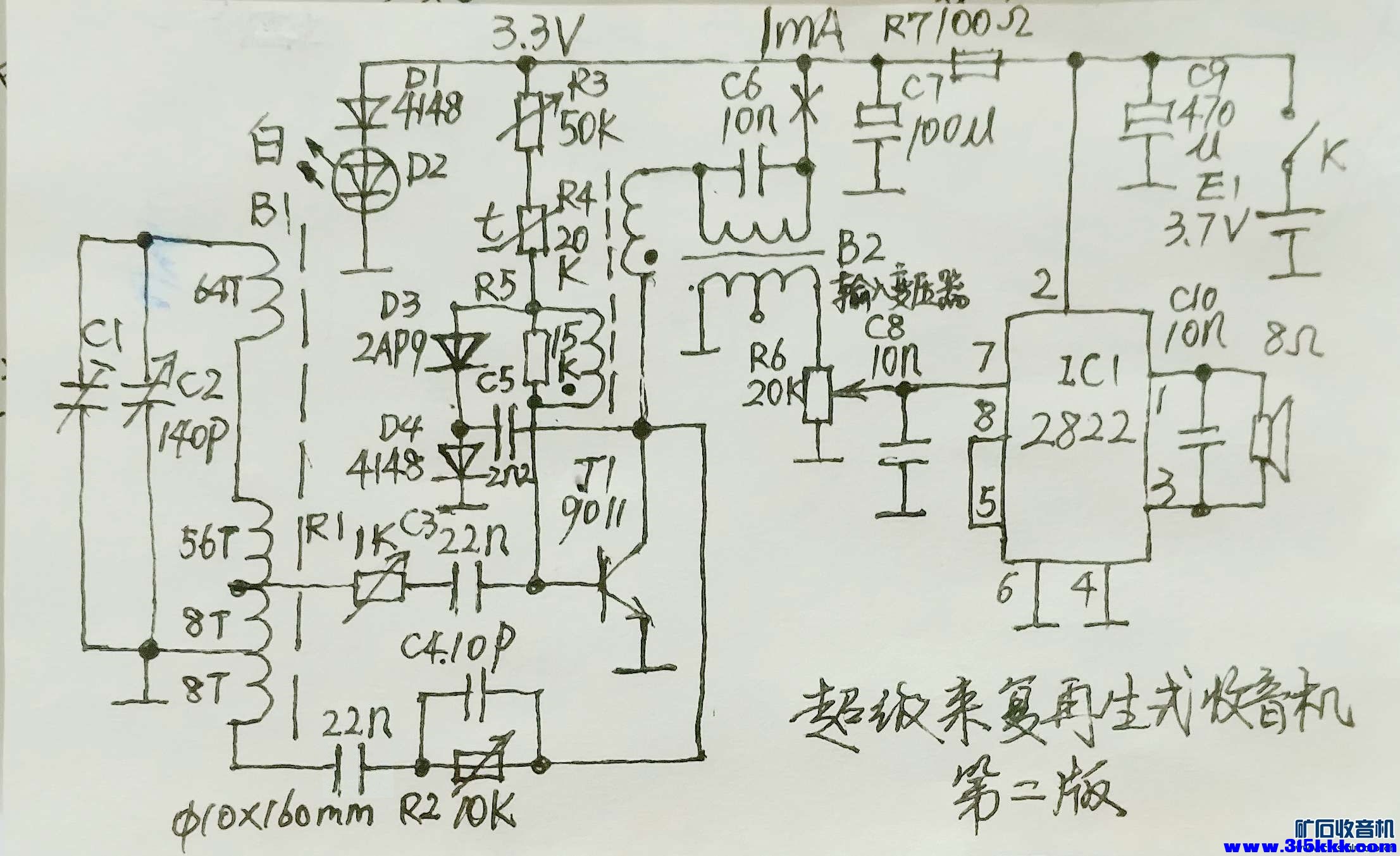

1）参考电路：北极兵先生的超级来复再生收音机第二版；
2）与参考第一版改进的锗管2管机的主要步骤相近（未单独发帖---在第一版的中间跟帖时的介绍），效果基本相同，单管状态耳机收听声音更大：

3）本次仿制要点介绍：
　１）严格按照原方案制作磁棒线圈：200mm磁棒，0.35直径单股漆包线--间绕在5mL医用针筒（未裁剪，套上稍松木片塞进固定）；

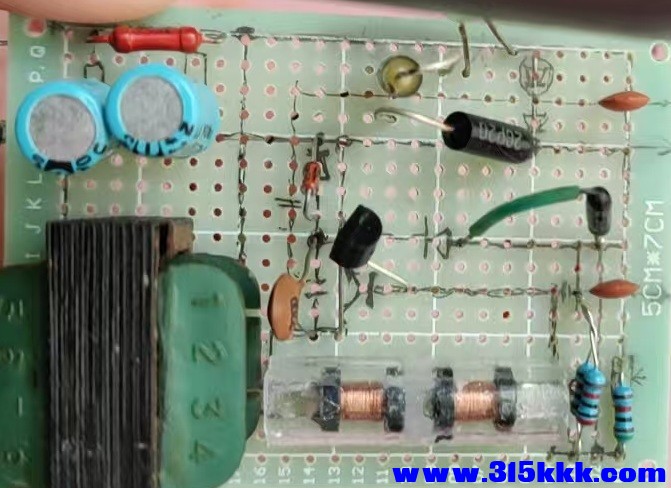

    2）严格选取6mm工字高频GZL（3.2mH网购)对拼成图中的高频互感反馈线圈，顶头间距约3mm，用502胶固定于签字笔的套管内；
    3）严格采用C极反馈支路的形式及参数：R10k并连10P再串0.022uF，
    4）采用3.3V简易稳压（这里是绿色LED约2V+2只2CP20老整流二极管，测量3.3V符合原电路要求）；
有几点放宽：
    1）手头只有9018，没有9011或2SC945，春节期间无法按时快递，所以直接焊上9018；初设偏流1~3mA可调；单管状态试听期间约1mA，装盒后结合基极输入的1k欧电位器后目前定在0.7mA左右；

    2）高频调谐LC至基极输入回路设１ｋ的可调电阻（可视为阻尼电阻，平衡输入、再生、负反馈三者关系） ，对再生强弱与音质的选择有影响，偏流重新调了；
　３）输入音频变压器选用老件（OTL的输入变压器，次级的一半）；
　４）调试期间没有制作2822功放，先用金刚蓝牙音箱的AUX口放大，声音可以很大（录视频时挨家里骂 ）；装盒 时采用网购8002现成模块，音量够用。
    5）可变用的是空气差容双联串联，约130多P（L大约560uH）

4）自我评判
    成功。
     1）低端本地台（ 强台）同样可以调至一个之前我体会到的一个特殊状态：就是收台--加大再生--啸叫--继续加大再生--电台中心处不叫了--正常收听--稍微往两边试探偏调各出现啸叫--退回中心依然正常收听--此时的再生量很大，10k电位器接近90%（与一般再生量相比较）；

    2）此处度盘往两边转动的自由空间比上次改造版的锗管2管机的接近（当时跟帖有视频）宽松度稍紧一点点；

    3）磁棒、双联附近3~4cm人体感应明显，具体与再生强弱-偏流大小有关。
    4） 比起改制版（把已有的2锗管机参考第一版线路改制），仿制版不再是高低端不均匀了，调试后同一个再生量下高低端音量基本一直了；之前改制版高端显得好像通带窄调谐略要细心（实际调好后音质并不是窄的那样音色，理解了北极兵先生第一版为何要分成两波段且有放大度盘）。

ym78321

一楼不能含图（字数限制），不能含视频链接（因权限）

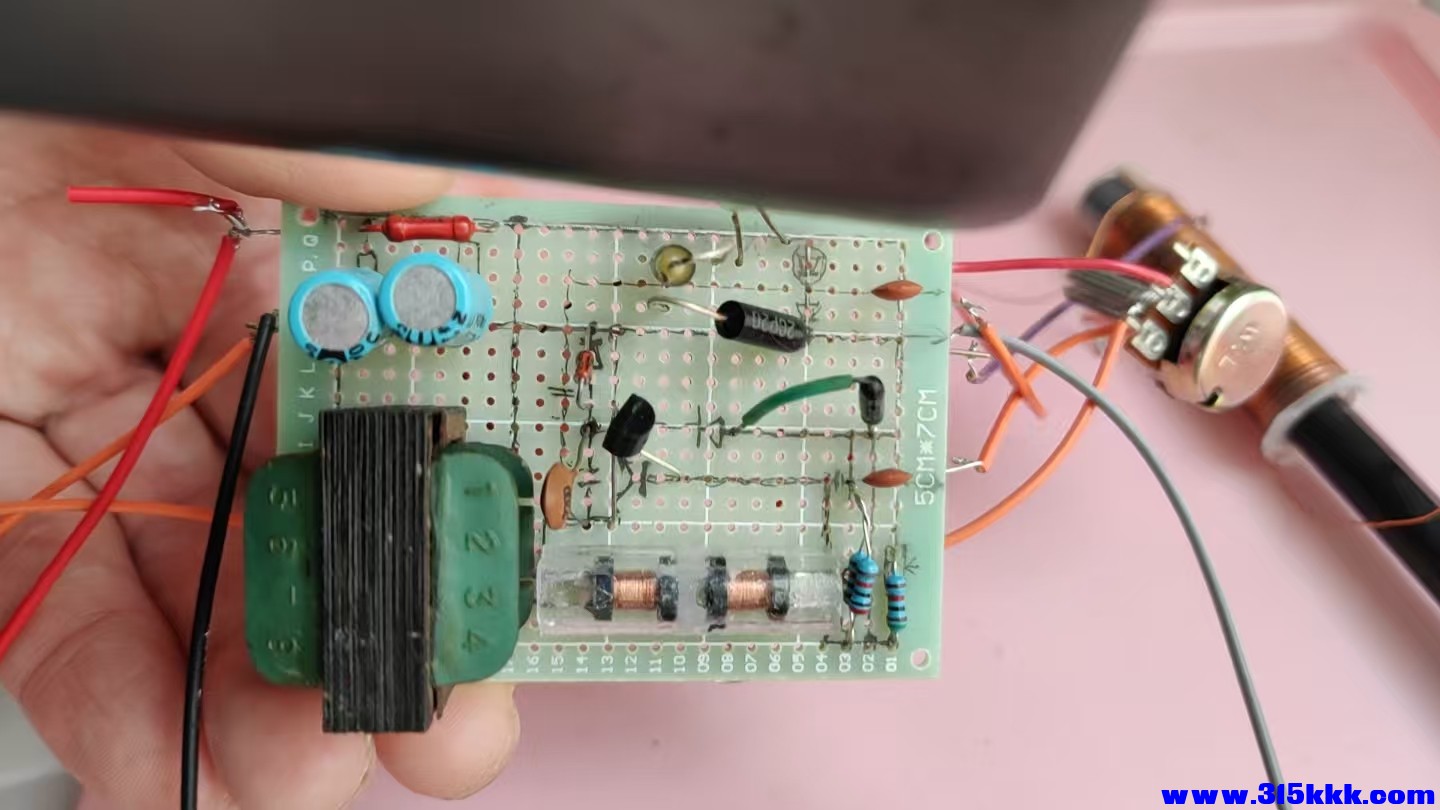

这里尝试帖图（当日限制，只能先发这几个图）

广州老张

会员级别高了，发的图片就多了，也可以发1兆以上的图片。

扒衣广场

增加积分就是多发帖子，我们好加分。

bd7jwe

多发几个技术帖子，我给您加分。

ym78321

在第二次制作中，加入了多个可调环节外置使用，体会到当时有部分爱好者没有达到应有效果的原因在于：
三极管的偏置受这个负反馈回路的影响，会出现从弱到强的不同变化，输入（强台弱台）也会影响调试。
简单判断是：
1）收台后逐渐加大再生量，进入啸叫后再继续加大再生量（根据电位器角度），反而能够正常收听了；
2）在电台中心向两边偏调，感觉有一定的裕度（不影响收听的活动范围），超过了测回啸叫（调试中可以把此时的啸叫调到出现但不强，以显示验证效果）；
3）此时正常收听的电台声音高低音品均衡--低音不像普通再生机（4吋喇叭及5吋6吋）过重的低音（相对）（参考有的高手DIY4管机视频，多台中4吋的声音较好听，均衡，而本方案就算接大口径喇叭也不会发闷。

当时有个别坛友仿制时遇到问题没有进行追究，就是没有继续调试找到以上三个标志。
由于多因素的互相影响，这个电路的缺点或说缺陷（目前的推测）是很难扫频出整体幅频特性曲线（推测普通再生机本来就不好扫频），因为扫频的输入信号强度（幅值）很难与实际接受及再生量的实际效果相吻合------依据是
我用信号发生器+高频毫伏表，用描点法企图揭示幅频特性，结果得到的不是想象中的平顶（本电路的推测）或尖顶（普通再生机），单其描点结果是宽而平、非对称、像是中心已经偏离的奇怪形状，最终放弃。结论就是扫描时的状态根本就不是收听时的状态-------这一点对再生机有可能类似。请感兴趣的坛友验证。


补充内容 (2025-11-29 13:46):
2） ....超过了测回啸叫... =超过了则会啸叫.....    -----打错字了

ym78321

谢谢以上各位朋友的大力支持，我还不会压缩，慢慢试试再看
v.douyin.com/iP91a8ep/
v.douyin.com/iP91cU5a/

试一下不太,,的方法，加上万维字头(前缀）就可以试试看看当时录制的,,

BG1WA

ym78321 发表于 2025-11-29 10:29
谢谢以上各位朋友的大力支持，我还不会压缩，慢慢试试再看
v.douyin.com/iP91a8ep/
v.douyin.com/iP91cU5a/ ...

您的抖音号是多少，我可以上去看看吗？

ym78321

BG1WA 发表于 2025-11-29 10:58
您的抖音号是多少，我可以上去看看吗？

可以把上面的加上前缀，在浏览器（电脑手机）里打开，我平时不用抖音用头条，当时是孩子在家时帮我转了一下，因为在其它论坛上也不会直接发优酷等视频，但在头条上可以，不知为何拷贝的链接带抖音字样，后台是一起的？
也可以试一试头条的链接【再生强弱对音质的影响2】
点击链接打开{前缀自己加上} m.toutiao.com/is/T-Z86GzYeRE/[/url] T-Z86GzYeRE` eRk:/ S@y.tR :8am
复制此条消息，打开「今日头条APP」或「今日头条极速版APP」后直接查看~
