最近自制的LCR数字电桥

yjmwxwx

wangqibiao 发表于 2025-10-25 14:52
电桥中用于10khz小信号10倍放大,lm358显然不合适.有什么好的取代品.

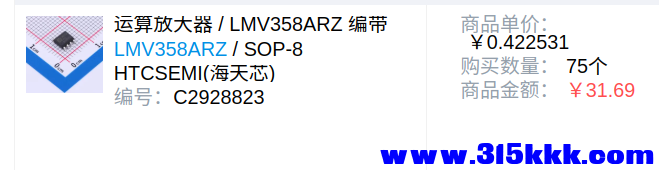

因为是用衰减调放大倍数，所以没必要换，用LMV358主要是便宜，LCSC有30-20优惠券，于是我薅了很多，不过刚才发现10KHZ自动档位经常切换错误，而从1KHZ切换到10KHZ就能正确自动切换，于是没发现这个BUG，可能是自动档位切换延时设置的时间太短了，等我改改，电路没什么问题，手动切换可以正确测量。

yjmwxwx

wangqibiao 发表于 2025-10-25 14:52
电桥中用于10khz小信号10倍放大,lm358显然不合适.有什么好的取代品.

今天晚上换了一种自动量程切换方式，但是没电阻箱没法确定全量程有没有来回跳档的问题，不限制切换次数很难避免来回跳档，顶楼程序限制切换次数，但是10KHZ总是切换不对。


下面这个是不限制切换次数的

yjmwxwx

限制自动换档次数版，修复10KHZ无法正确切换问题

yjmwxwx

yjmwxwx 发表于 2025-10-26 05:35
限制自动换档次数版，修复10KHZ无法正确切换问题

替换楼上固件

wangqibiao

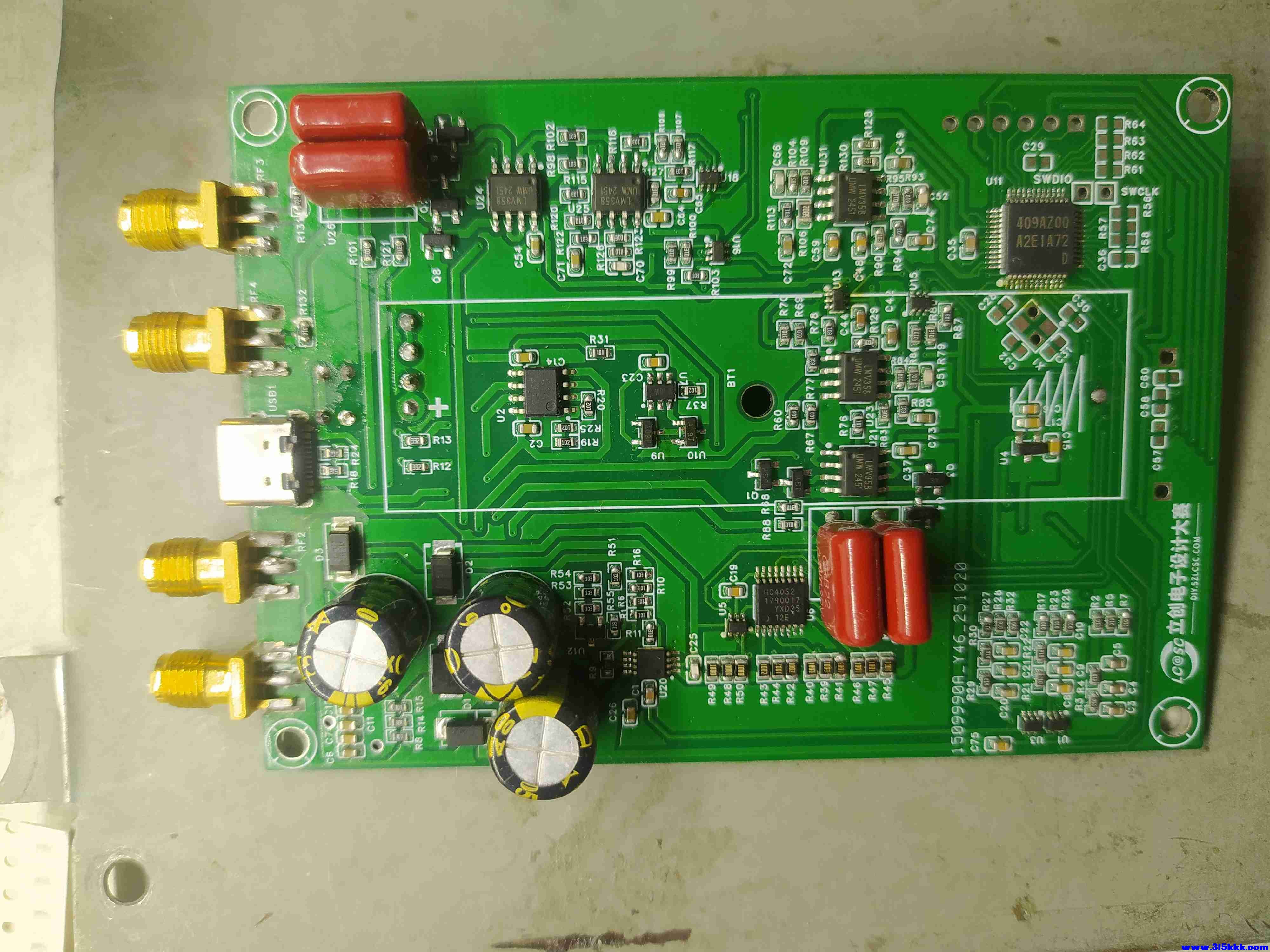

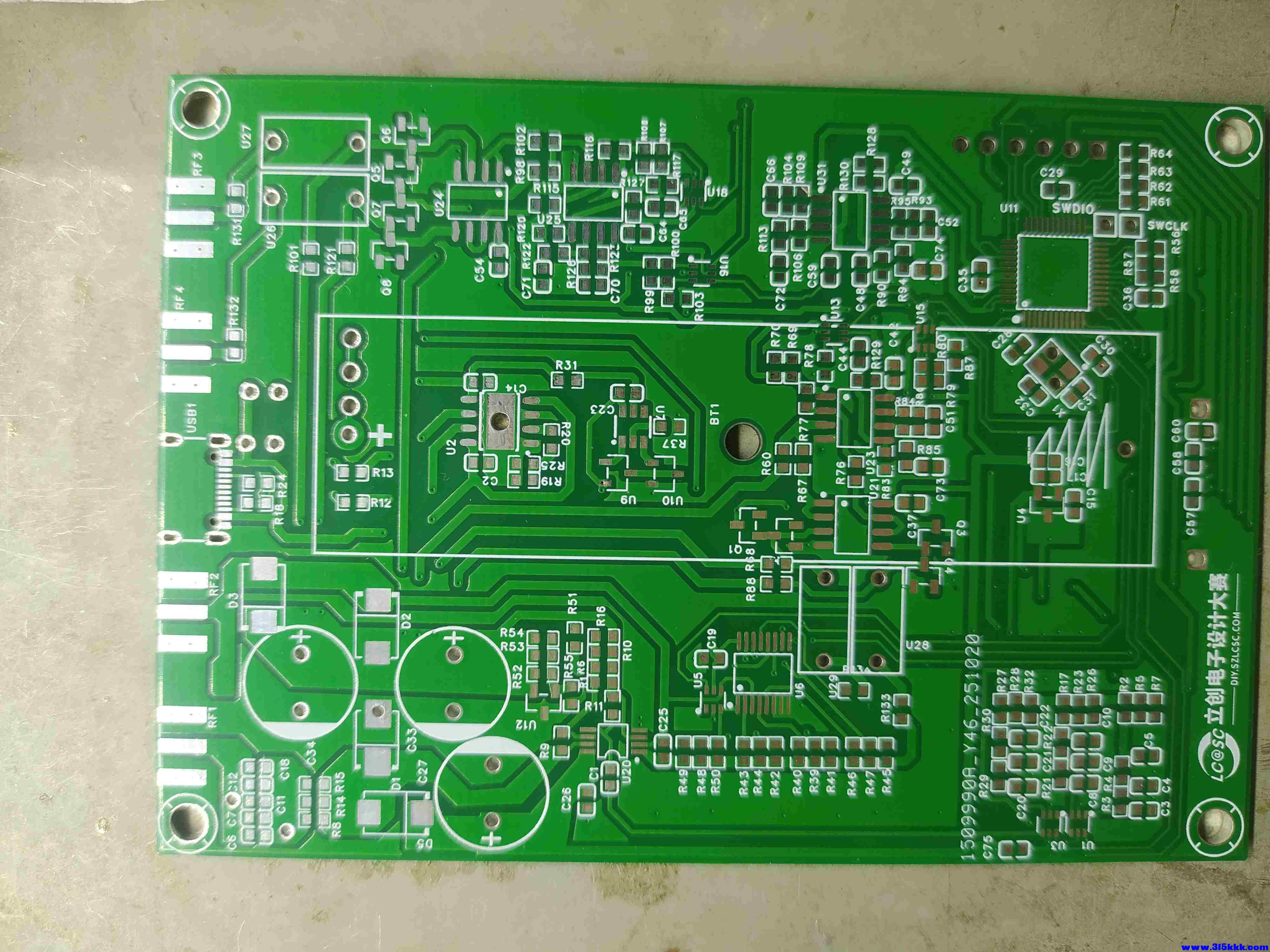

焊接基本完成.仅贴片32M晶振还未到货.

jiachangchun

这种显示屏我有一堆拆机的，如果能用得上可以送你

yjmwxwx

wangqibiao 发表于 2025-10-28 19:20
焊接基本完成.仅贴片32M晶振还未到货.

感谢支持，网友焊的比我焊的好，等调试遇到问题再交流

yjmwxwx

jiachangchun 发表于 2025-10-28 19:36
这种显示屏我有一堆拆机的，如果能用得上可以送你

感谢网友想帮助我，其实这种屏幕是我以前在QQQQQQQ那买的，当时买了差不多50个，因为是库存的现在已经没货了，而且淘宝也没接口排序一样的，自己设计的板子网友没法直接用，还要重新改PCB，因为搞制作主要是为了分享，为了降低网友制作难度我打算买点比较通用容易买的LCD显示屏，要不就直接用数码管，但是外观就丑了

wangqibiao

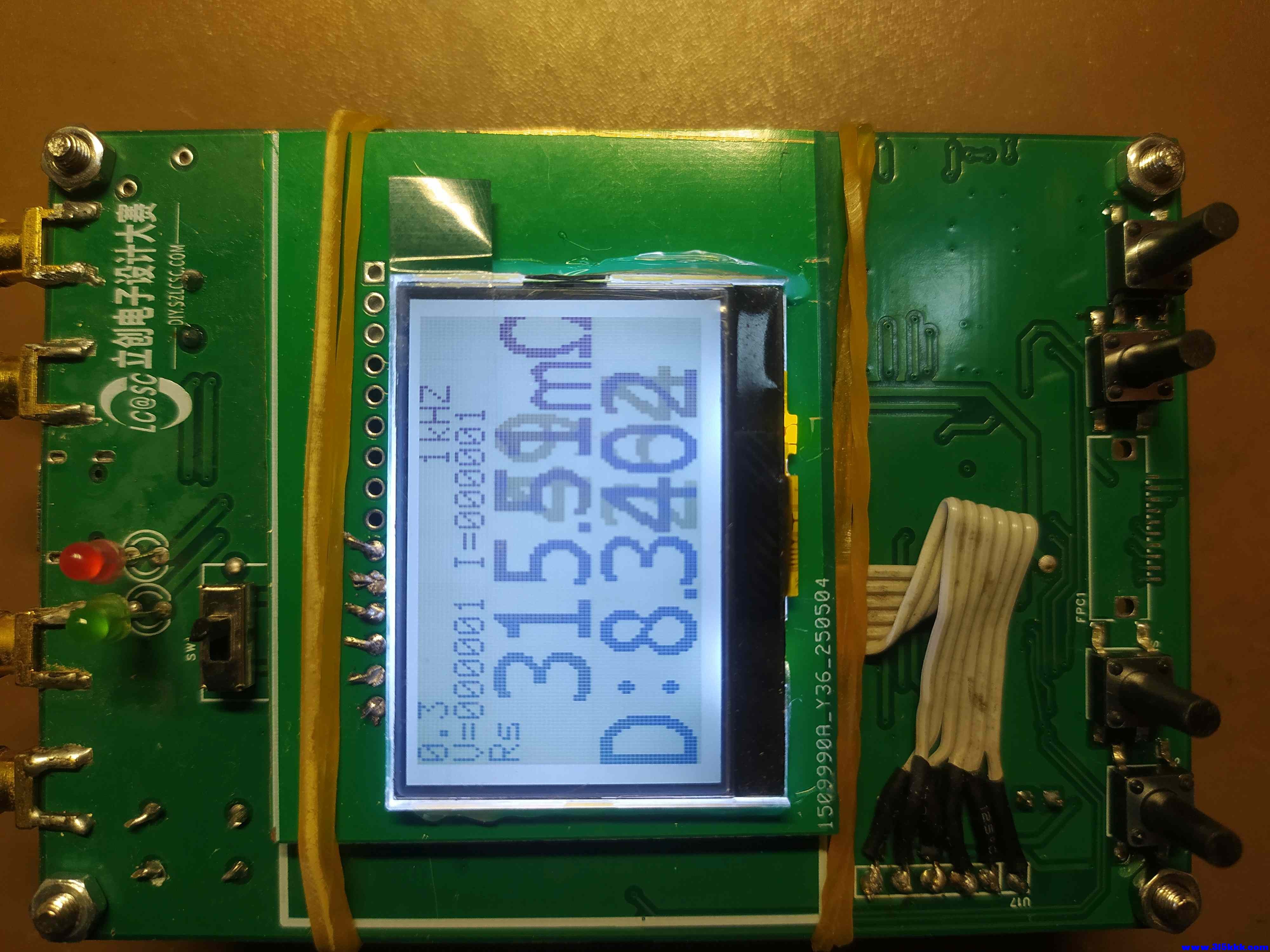

   制作完成!

我用的屏是1.6吋12864屏,驱动7567.看显示有点偏差.
现在还没接测试夹.开路状态.按键起作用.

下部就要开始调试了.

yjmwxwx

wangqibiao 发表于 2025-10-29 18:05
制作完成!

我用的屏是1.6吋12864屏,驱动7567.看显示有点偏差.

显示正常，证明单片机部分没问题，这种小屏幕只到128，我那个屏幕多几个像素。


调式也比较简单，中间两个SMA口一个夹子，两边两个SMA口一个夹子，夹住三个100欧并联的被测电阻，测量频率1KHZ，切换到手动档位，切换到30欧档，如果显示33欧左右表示两路放大电路正常，夹子夹住1欧电阻两端用万用表交流毫伏档测有13.4mVrms左右，如果不正常先用示波器测下SMA RF1口有没有正弦波输出，如果有输出再测下U20.1运放1脚有没有正弦波输出，如果没有就是这个部分有问题，用万用表测下模拟开关是不是正常。 如果1脚是正弦波表示这个部分电路正常。 两路放大电路完全一样，只要比对两路放大器每一级是不是一样就能很快找到哪里有问题。
