最近自制的LCR数字电桥

yjmwxwx

zhdjet 发表于 2025-11-15 17:05
难道时钟有问题?

应该不是时钟问题，初始化时候会把时钟切换成外部晶振，不正常程序就会一直检测不会运行后面程序，你IO口有输出证明后面程序在运行，你是改过对比度后才这样的吗

zhdjet

yjmwxwx 发表于 2025-11-15 20:29
应该不是时钟问题，初始化时候会把时钟切换成外部晶振，不正常程序就会一直检测不会运行后面程序，你IO口 ...

找到问题了,是限流电阻用大了.
另外再请教个问题:
我总共买了两种ST7567的屏,但是下面这种不显示(另外一种可以显示),

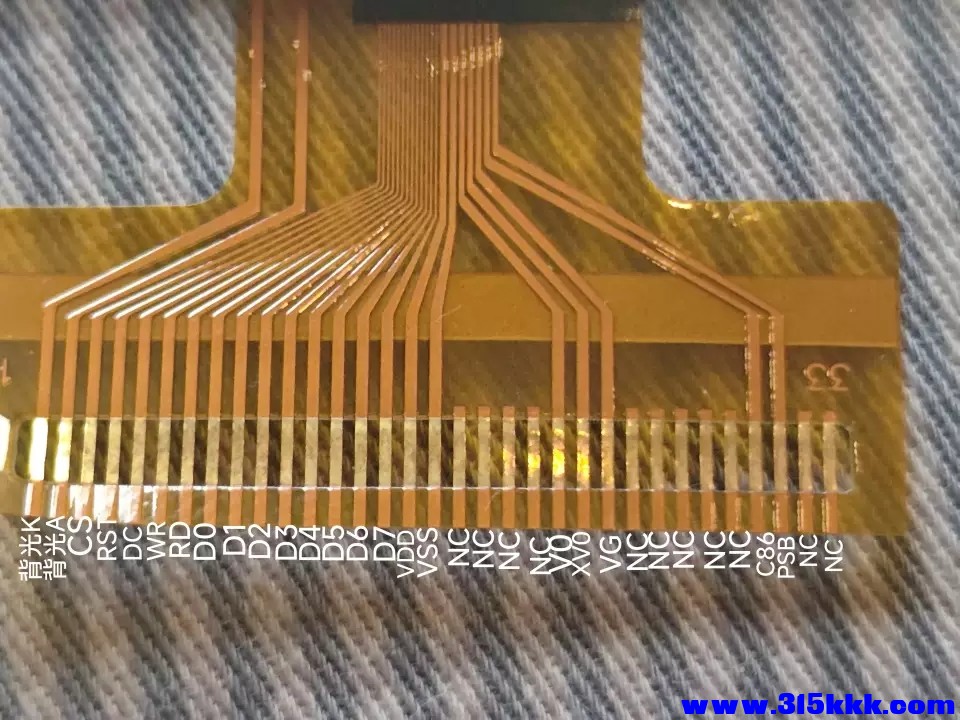

下图是它的引脚,硬件连接都是对的,我请教了一下发布这个引脚参数的大神,他回复了我相关要检查的项目:

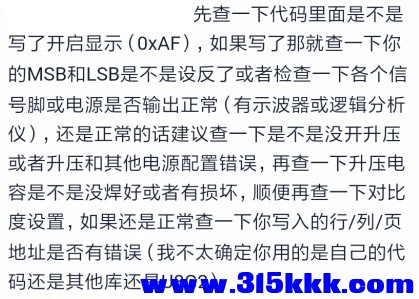

上图是他回复我的相关要检查的项目,有些我看不明白,不知道老哥能不能看明白,帮我分析一下,程序要改哪里?才能让它显示.谢谢!

yjmwxwx

zhdjet 发表于 2025-11-15 21:51
找到问题了,是限流电阻用大了.
另外再请教个问题:
我总共买了两种ST7567的屏,但是下面这种不显示(另外一 ...

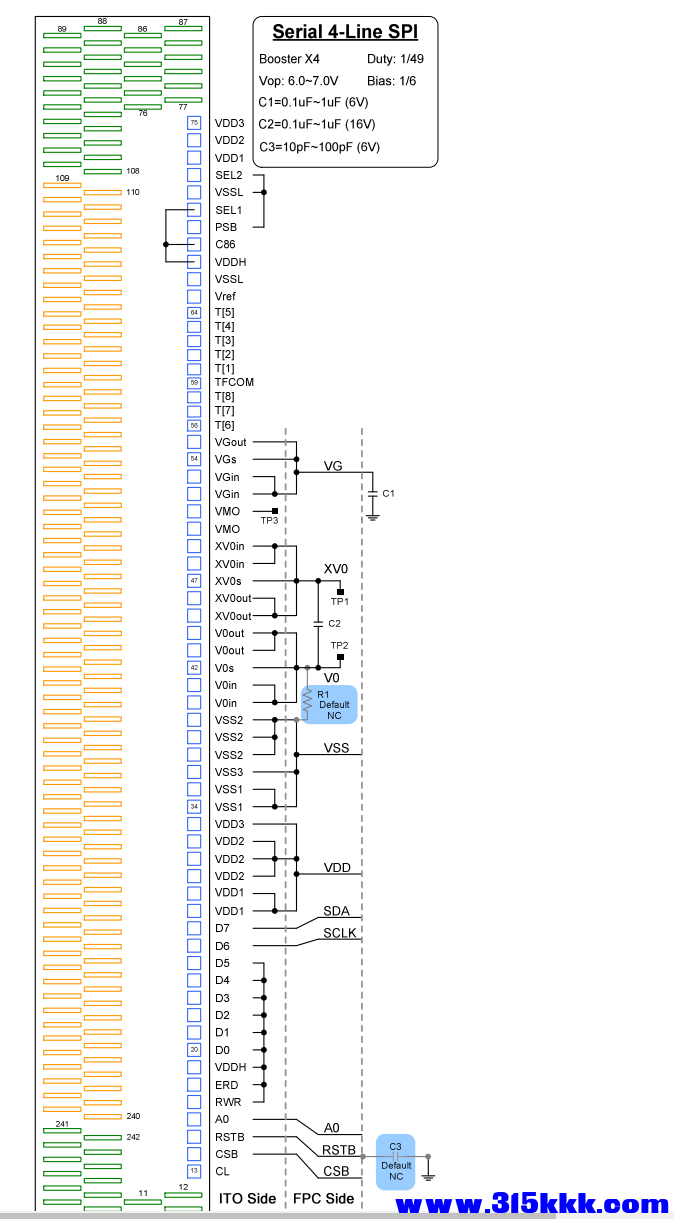

程序是按照ST7567手册写的，我也不知道怎么改能让你的这个屏幕显示，你这个屏幕电路焊接没问题吗，下面是ST7567手册里面的接线图

zhdjet

yjmwxwx 发表于 2025-11-15 22:44
程序是按照ST7567手册写的，我也不知道怎么改能让你的这个屏幕显示，你这个屏幕电路焊接没问题吗，下面是 ...

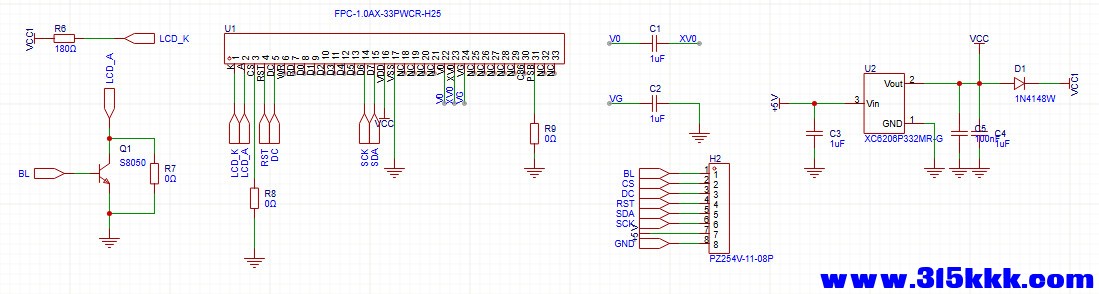

这是我的硬件电路,感觉没有问题啊.

yjmwxwx

zhdjet 发表于 2025-11-16 07:34
这是我的硬件电路,感觉没有问题啊.

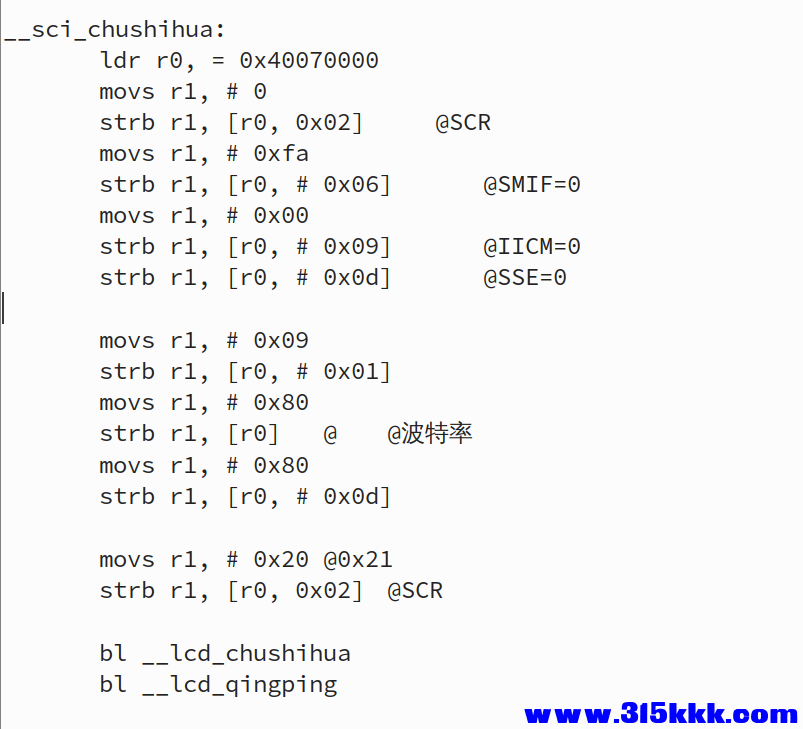

我没用过你买的这个屏幕，不知道怎么改程序才能显示，程序里面接口设置和屏幕初始化程序就是下图这个部分

zhdjet

老哥 ,给个建议:在手动校准的时候,是用右侧的两个档位按键进行数字的加减.能不能把左侧两个按键中的一个键设置档位键(即位数移动键,类似光标),来进行7个数字位的切换,此时右侧的两个键,进行这个位数字加减,从0-9.这样手动校准的时候会方便很多,要不然,光靠两个键长按进行加减,要好久才能调到要的数字.

zhdjet

不知道能不能实现?

yjmwxwx

zhdjet 发表于 2025-11-18 19:09
老哥 ,给个建议:在手动校准的时候,是用右侧的两个档位按键进行数字的加减.能不能把左侧两个按键中的一个键 ...

感谢网友的建议，当时这样写程序主要是为了写起来容易，其实我比较懒，做的能用就懒得改进了。一般同一批硬件做的校准量不会太大，麻烦一次以后再做直接把校准好的全FLASH读出来烧到没校准的，这样校准量就不会太大了。

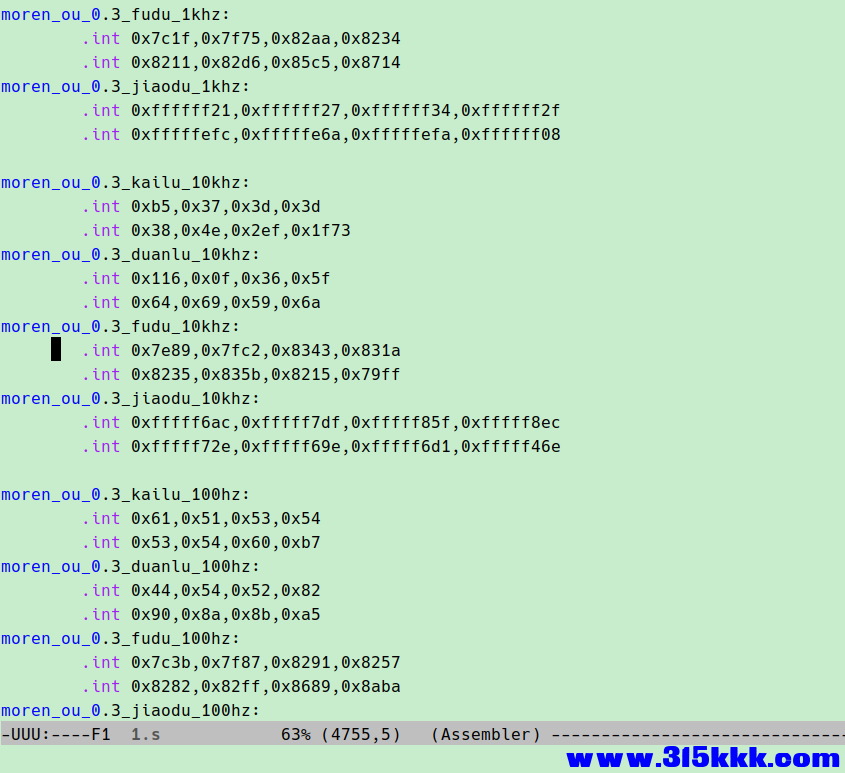

也可以改默认校准参数，三个频率每个频率四个校准项目，每个项目8个档位的校准数据。

yjmwxwx

zhdjet 发表于 2025-11-18 19:10
不知道能不能实现?

打算换个有DAC的单片机重新做一版，现在这个版本稳定性比较差，电路焊点太多不方便制作。我已经买了CW32L012，这个是他们新产品带DAC，要是能申请到扶持我就学着写个C语言版本的程序，这样网友改起来比较方便。
