最近自制的LCR数字电桥

wangqibiao

  这个表校准比较麻烦.我的只校准了1khz.且只校准了幅度.

校准了相位角,幅度又不准了.不想折腾了.找了个盒子收纳起来.

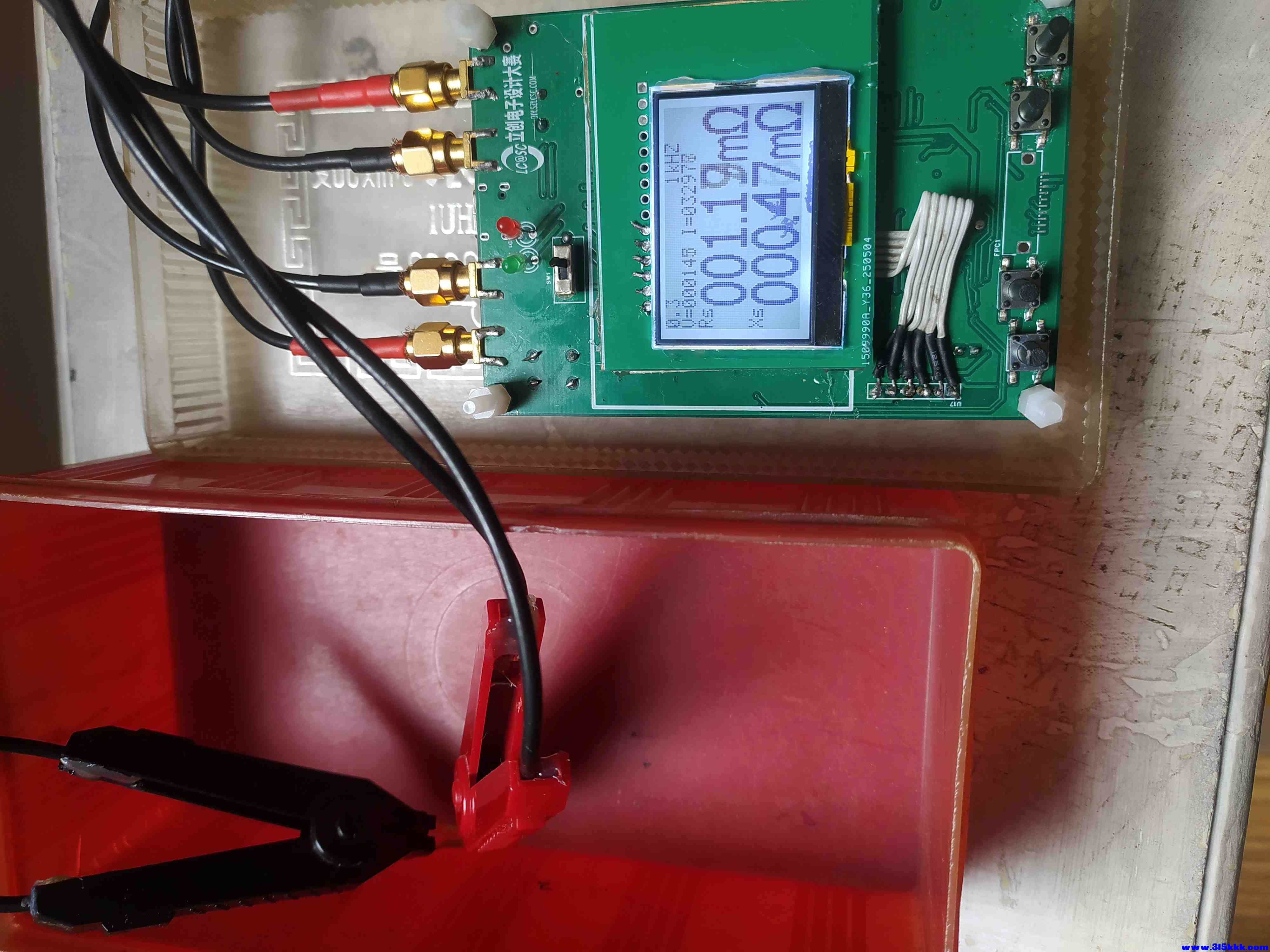

目前可以测量LRC的主参数.测量电池内阻.
复刻这个表也就是想玩玩.享受制作的过程.
谢谢楼主.期待楼主的新作.

yjmwxwx

wangqibiao 发表于 2025-11-20 12:23
这个表校准比较麻烦.我的只校准了1khz.且只校准了幅度.

校准了相位角,幅度又不准了.不想折腾了.找了个盒 ...

这个表切换频率也有问题，虽然是两路采集，但是切换频率时候不是在同一个相位切换也会带来误差，第一次搞两路采集没什么经验。

校准程序确实比较麻烦，要先校准开路短路清零，再把显示切换到|Z|才能校准幅度，幅度校准完再切换到角度显示校准角度，要测准小电阻还要结合短路清零，比如夹住1毫欧要通过短路清零调到1毫欧。
我自己感觉我做的这个表电路焊接调式麻烦，电路温飘大，切换频率有问题，参数显示位数少稳定性差温飘大，校准程序特别麻烦，我自己都懒得校准，三个频率校准完用了一两个小时，我自己也就校准过一次再也不想校准第二次，等换个带DAC的单片机再改进下。

liangkan

如果出套件，我也买一套来折腾一下。

yjmwxwx

liangkan 发表于 2025-11-22 22:34
如果出套件，我也买一套来折腾一下。

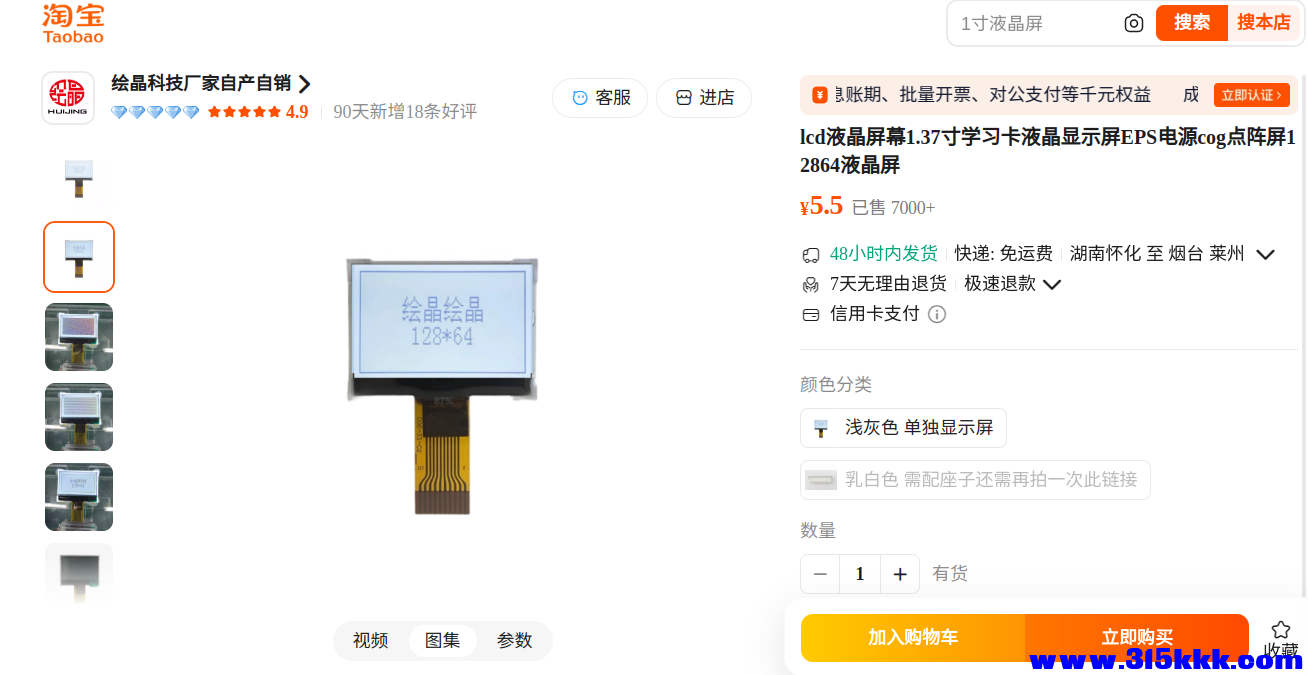

感谢支持，只是我没能力搞套件卖，只能分享制作资料，PCB是在嘉立创免费打的，用JLCEDA打开可以看到每个元器件对应立创商城元器件型号，除了屏幕所有元器件都是在立创商城买的，屏幕也是比较常见的比较容易买，PCB我也已经焊接验证，想玩直接到立创商城买元器件就可以了。如果想玩的话建议不要改PCB，74HC4052这个部分是这个电路的核心，这个部分改了也没法保证能用。

yjmwxwx

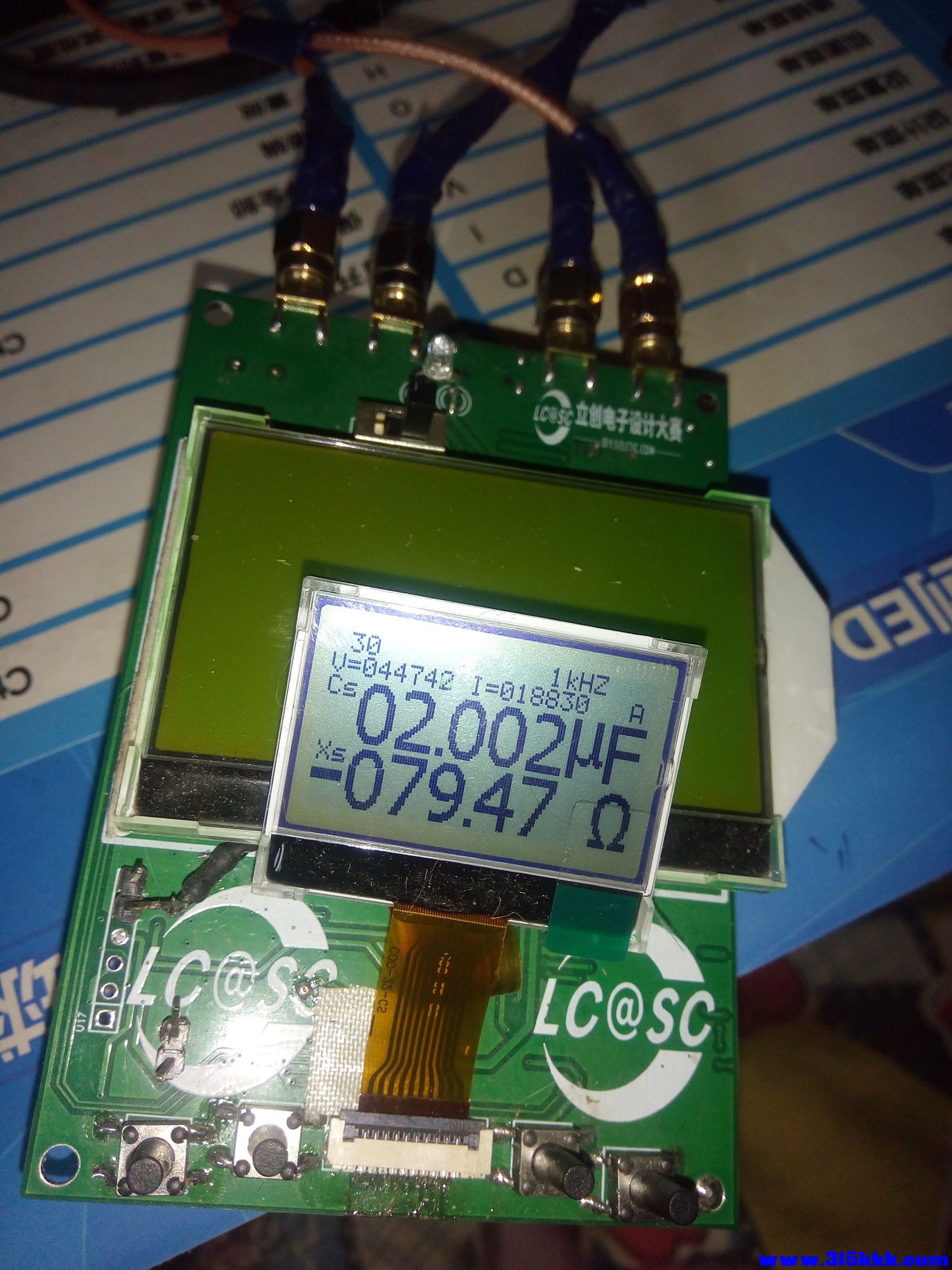

去掉开机广告，修复频率切换后读数偏差，校准只能校准本频率下的开路、短路、幅度、角度，校准完需要保存到FLASH，保存后才能校准别的频率，效果有演示但是无法发视频链接了。
